Conas a Oibríonn Inverter Gréine?

Conas a oibríonn inverter gréine i ndáiríre i gcóras fótavoltach (PV)? Cén ról atá aige? Agus cén fáth nach féidir an leictreachas a ghineann painéil ghréine a úsáid go díreach i dtithe nó a thabhairt isteach san eangach gan é? Míníonn an t-alt seo prionsabal oibre na n-inverters gréine, an próiseas oibriúcháin iomlán, an struchtúr inmheánach, cineálacha córais, agus treochtaí tionscail-agus clúdaíonn sé freisin pointí eolais ardmhinicíochta san earnáil PV.



Prionsabal Ghiniúint Cumhachta Fótavoltach

1. Cad é an Éifeacht Fótavoltach?

Chun tuiscint a fháil ar an gcaoi a n-oibríonn inverter, ní mór dúinn breathnú ar dtús ar bhunphrionsabal na giniúna cumhachta gréine-an éifeacht fhótavoltach.



Tá painéil ghréine déanta go príomha d’ábhair leathsheoltóra atá bunaithe ar shileacan, comhdhéanta de dhá shraith: P-cineál sileacain agus N{-cineál sileacain. Nuair a bhuaileann solas na gréine ciseal an acomhail, spreagann fótóin ardfhuinnimh leictreoin laistigh den leathsheoltóir, ag giniúint péirí leictreon-phoill. Faoi thionchar réimse leictreach inmheánach, bogann na leictreoin agus na poill seo i dtreonna contrártha, rud a chruthaíonn fórsa leictreamhaighnéadach cobhsaí ar fud an phainéil. Is é an toradh a bhíonn air seo ná sruth leictreach a ghiniúint. Tugtar an éifeacht fhótavoltach ar an athrú díreach seo ar fhuinneamh solais go fuinneamh leictreach, agus tá sé mar bhunús do gach córas cumhachta gréine.





2. Cén fáth a gcaithfidh Inverter Cumhacht Gréine a Phróiseáil?

Tá dhá phríomhthréith ag an leictreachas a ghineann painéil ghréine tríd an éifeacht fhótavoltach:

Cineál leictreachais: Sruth díreach (DC), le treo reatha seasta agus voltas a athraíonn le déine solas na gréine

Teorainn úsáide: Feidhmíonn fearais tí, trealamh tionsclaíoch, agus eangacha cumhachta náisiúnta ar shruth ailtéarnach (AC).



Tá teorainneacha bunúsacha ag cumhacht DC, mar shampla deacracht le rialáil voltais, caillteanais tarchurtha níos airde, agus droch-chomhoiriúnacht leis an gcuid is mó d'ualaí leictreacha. Mar thoradh air sin, ní féidir é a úsáid go díreach ag gléasanna tí nó a thabhairt isteach sa ghreille. Tá inverter gréine deartha go sonrach chun an fhadhb seo a réiteach trí DC a thiontú go AC, rud a fhágann go bhfuil sé ina chomhpháirt riachtanach d'aon chóras cumhachta fótavoltach.



3. Comhpháirteanna Córas PV Iomlán

Is éard atá i gcóras caighdeánach giniúna cumhachta fótavoltach den chuid is mó ná trí chomhpháirt: Painéil ghréine (modúil) / Rialaitheoir / Inverter. Ag brath ar cibé an bhfuil stóráil fuinnimh san áireamh, is féidir córais PV a roinnt ina dhá phríomhchineál:Córas PV ceangailte le greille: Gan stóras ceallraí. Tiontaítear leictreachas ag an inverter agus cothaítear é go díreach isteach sa ghreille poiblí. Is é seo an réiteach príomhshrutha do stáisiúin chumhachta tráchtála, tionsclaíocha agus ar scála mór.Córas PV lasmuigh-Greille: Feistithe le cadhnraí chun an iomarca fuinnimh a stóráil lena úsáid níos déanaí. Úsáidtear an cineál seo go príomha i gceantair iargúlta gan rochtain ghreille.





Cad is Inverter Gréine ann?

Is gléas leictreonach cumhachta é inverter gréine, ar a dtugtar inverter fótavoltach (PV) freisin, a thiontaíonn an sruth díreach inathraithe (DC) a ghineann eagar painéil ghréine go greille-sruth ailtéarnach minicíochta (AC). Is minic a thugtar "croí agus inchinn" córas fótavoltach air.



1. Trí Phríomhfheidhmeanna

Tiontú Cumhachta (Croífheidhm): Athraíonn sé leictreachas DC éagobhsaí ó phainéil ghréine go AC sinusoidal caighdeánach 220V/380V, rud a fhágann go bhfuil sé ag luí le fearais tí agus riachtanais eangaí.

• Optimization Cumhachta (Feidhm Éifeachtúlachta): Feistithe le teicneolaíocht MPPT (Rianú Pointe Cumhachta Uasta), rianaíonn sé go leanúnach athruithe i solas na gréine agus teocht, ag cinntiú go n-oibríonn na painéil ghréine ag a n-aschur cumhachta is fearr chun giniúint fuinnimh a uasmhéadú.
• Cosaint an Chórais (Feidhm Sábháilteachta): Comhtháthaíonn sé meicníochtaí iomadúla cosanta, lena n-áirítear cosaint polaraíocht droim ar ais, cosaint gearrchiorcaid AC, cosaint ró-ualaithe, cosaint ró-teochta, agus cosaint in aghaidh oileánra, cosc ​​a chur ar dhamáiste trealaimh agus rioscaí sábháilteachta eangaí.



2. Feidhmeanna Cliste Leathnaithe

Tacaíonn inverters cliste nua-aimseartha freisin le monatóireacht sonraí, cianoibriú agus cothabháil, seoladh greille, agus comhtháthú le córais stórála fuinnimh. Is féidir leo giniúint cumhachta a rianú, monatóireacht a dhéanamh ar stádas an chórais i bhfíor-am, agus tacú le feidhmchláir chliste PV agus gréine-móide-stórála.





Conas a Oibríonn Inverter Gréine?

Ag a chroílár, oibríonn an t-inverter tríd an bpróiseas seo a leanas: ionchur DC → rialachán voltais → athrú inbhéartaithe → scagadh → aschur AC. Críochnaítear an próiseas iomlán seo trí rialú comhordaithe ar chomhpháirteanna leictreonacha cumhachta inmheánacha agus ciorcaid rialaithe, gan a bheith ag brath ar struchtúir mheicniúla casta.



1. Céim a hAon: Bailiúchán DC agus Ionchur

Tá painéil ghréine ceangailte i sraith chun teaghráin PV a dhéanamh. Cuirtear teaghráin iolracha le chéile trí bhosca comhcheangail DC, agus ansin cuirtear an sruth comhiomlán isteach i gcríochfort ionchuir DC an inverter. Ag an gcéim seo, tá an chumhacht ionchuir íseal-voltas, DC an-athraitheach, agus tá leibhéil voltais ag athrú go suntasach de bharr coinníollacha aimsire, timthriallta lae is oíche, agus scáthú.



2. Céim a Dó: MPPT (Rianú Pointe Cumhachta uasta)

Is é seo an eochairchéim chun aschur fuinnimh a uasmhéadú. Déanann córas rialaithe an inverter monatóireacht leanúnach ar voltas agus sruth ón taobh PV agus déanann sé paraiméadair oibriúcháin a choigeartú go dinimiciúil ag baint úsáide as halgartaim chun cinn. Tríd an méid sin a dhéanamh, glasann sé isteach ar an uasphointe cumhachta faoi na coinníollacha reatha, ag íoslaghdú caillteanais fuinnimh de bharr scáthú, athruithe teochta, agus déine solais éagsúla.



3. Céim a Trí: Croí-Inbhéartú (Tiontú DC go AC)

Tá croí an phróisis inbhéartaithe suite i gciorcad an inverter, go hiondúil topology droichead iomlán. I measc na bpríomhchodanna tá lasca leathsheoltóra cumhachta mar IGBTanna agus MOSFETanna. Tiomáineann an ciorcad rialaithe na lasca seo go beacht chun dul ar siúl agus as ag luas ard i seicheamh comhordaithe, ag athrú treo an tsreafa reatha go héifeachtach. Mar thoradh air sin, déantar an t-aon bhealach DC a aistriú go tapa go sruth ailtéarnach go tréimhsiúil, rud a chruthaíonn "tonnform amh AC."



4. Céim a Ceathair: Scagadh, Treisiú Voltas, agus Múnlú Tonnform

Tá armónach suntasach sa tonnform tosaigh AC a ghintear trí inbhéartú agus níl sé oiriúnach le húsáid dhíreach. Taobh istigh den inverter, déanann comhpháirteanna mar scagairí, ionduchtóirí (imoibreoirí), agus claochladáin an tonnchruth a bheachtú trí thorann a bhaint, an comhartha a chobhsú, agus an voltas a threisiú go leibhéil chaighdeánacha greille. Is é an toradh aschur AC sinusoidal réidh, cobhsaí.



5. Céim a Cúig: Aschur Cumhachta nó Ceangal Eangaí

Déantar an chumhacht AC coinníollaithe a dháileadh trí chomh-aireachta dáileadh AC. Úsáidtear cuid den leictreachas chun ualaí a sholáthar ar-suíomh (amhail monarchana nó fearais tí), agus cuirtear an iomarca fuinnimh isteach san eangach phoiblí. I gcórais lasmuigh den ghreille, stóráiltear cumhacht barrachais i gcadhnraí agus scaoiltear amach í níos déanaí chun leictreachas a sholáthar nuair nach bhfuil aon solas na gréine ann.

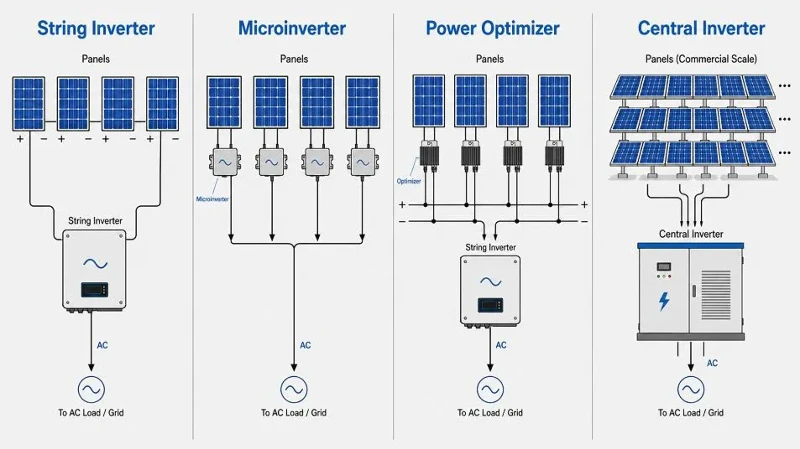

Conas Inverter Gréine a Roghnú le haghaidh Feidhmchláir Éagsúla?

Bunaithe ar raon cumhachta, cásanna iarratais, agus modhanna oibriúcháin, déantar inverters gréine a rangú go ginearálta i gceithre phríomhchineál. Leanann an roghnú prionsabail shoiléire tionscail:



1. Micri-Inverters (200W–1500W)

Péireáiltear gach painéal gréine lena inverter féin, ag déanamh tiontaithe DC go-AC ag leibhéal an mhodúil. Úsáidtear iad go príomha i díonta cónaithe agus i gcórais bheaga PV dáilte. Feidhmíonn micrea-inverters go maith i gcoinníollacha scáthaithe ach tá costas níos airde acu in aghaidh an aonaid.



2. Inverters Teaghrán (1.5kW–250kW, príomhshrutha 60–175kW)

Faoi láthair an cineál is mó a úsáidtear go forleathan, leis an sciar den mhargadh is airde. Ceanglaíonn inverter aonair le teaghráin PV iolracha, ag tairiscint cruinneas MPPT ard agus caoinfhulaingt locht láidir. Oiriúnach do díonta cónaithe, tráchtála agus beaga go dtí{-meánmhéide díonta tionsclaíochta, agus a úsáidtear níos mó i -stáisiúin chumhachta ar scála mór-ar an talamh. Tá sciar den mhargadh domhanda níos mó ná 58%.



3. Inverters Teaghrán Láirithe (Dáilte) (1MW–10MW)

Suite idir sreangán agus inbhéartóirí lárnacha, tá siad seo iontach do phlandaí atá suite ar an talamh mór agus a bhfuil tírdhreach casta nó scáthú páirteach iontu. Déanann siad éifeachtúlacht giniúna cumhachta a chothromú le hoibriú agus cothabháil níos éasca.



4. Inverters Láir (250kW–10MW)

Deartha le haghaidh tiontaithe láraithe ardchumhachta, ina bhfuil leibhéil ardvoltais, costas íseal in aghaidh an vata, agus cothabháil simplithe. Úsáidtear go coitianta i-feirmeacha gréine ar mhórscála, i dtionscadail agravoltacha, agus i gcórais PV ar snámh. Is féidir leis na samhlacha is déanaí cumais ultra-ard de suas le 3.125MW a bhaint amach agus tacú le réitigh chomhtháite inverter-claochladáin.



Treoirlínte Roghnúcháin:Stáisiúin chumhachta atá suite ar thalamh mór-: Inverters teaghrán lárnach nó láraithe. PV dáilte tráchtála & tionsclaíoch / cónaithe: Inverters teaghrán. Cásanna cónaithe ardchruinneas: micrea-inverters



Conclúid

I dtéarmaí simplí, is féidir achoimre a dhéanamh ar phrionsabal oibre an inverter gréine mar seo a leanas:

Tiontaíonn painéil ghréine solas na gréine go cumhacht luaineach DC tríd an éifeacht fhótavoltach. Ansin déanann an t-inverter aschur a bharrfheabhsú trí MPPT, déanann sé tiontú DC-AC ag baint úsáide as lascadh leictreonach cumhachta, agus déanann sé an tonnchruth a scagadh trí scagadh agus rialáil voltais-a sheachadann cumhacht AC cobhsaí le haghaidh ualaí nó comhtháthú eangaí ar deireadh.



Soláthraíonn Yahua Lighting réitigh chórais chumhachta gréine aon-stad, lena n-áirítear modúil PV, sreangán ardéifeachtúlachta agus inverters lárnacha, córais stórála fuinnimh, soilsiú sráide gréine comhtháite, agus trealamh dáileacháin iomlán ar-greille/as-. Le teicneolaíocht aibíochta leictreonaigh chumhachta agus taithí fhairsing ar thionscadail lasmuigh, soláthraímid réitigh shaincheaptha le haghaidh díonta cónaithe, áiseanna tráchtála agus tionsclaíocha, feirmeacha gréine ar mhórscála, agus timpeallachtaí crua ar nós limistéir chósta nó ardchreimeadh. Le haghaidh tuilleadh sonraí, déan teagmháil le: sales@sxyhzm.com



CCanna

C1: An féidir cumhacht gréine a úsáid go díreach gan inverter?

A: Níl. Gineann painéil ghréine leictreachas DC, agus úsáideann an chuid is mó de na fearais agus de na greillí cumhachta AC. Tá sé deacair cumhacht DC a rialáil agus cuireann sé rioscaí sábháilteachta, mar sin ní mór é a thiontú ag inverter roimh úsáid.



C2: Cad é an difríocht idir inverters greille-ceangailte agus as-greille?

A: Ní bhíonn cadhnraí agus cumhacht beatha díreach isteach san eangach ag teastáil ó inverters ceangailte le greille, rud a fhágann go bhfuil siad oiriúnach don chuid is mó d'fheidhmchláir chónaithe agus thráchtála. Oibríonn inverters lasmuigh-le cadhnraí chun fuinneamh a stóráil agus úsáidtear iad in áiteanna nach bhfuil rochtain ar an eangach acu.



C3: Conas a roghnú idir inverters tonn cearnach agus sine wave íon?

A: Tá costas íseal ag inbhéartaithe tonnta cearnacha ach cruthaíonn siad saobhadh armónach ard agus níl siad oiriúnach ach do ualaí beaga simplí. Soláthraíonn inverters sine wave íon aschur glan atá comhoiriúnach le gach fearas agus tá siad riachtanach do chórais PV cónaithe agus tráchtála.



C4: Cé chomh fada is a mhaireann inverter gréine?

A: De ghnáth déantar comhpháirteanna lárnacha cosúil le IGBTanna a dhearadh ar feadh 10-15 bliana. Le cothabháil chuí, féadfaidh inbhéartaithe ardchaighdeáin mhair 15+ bliana, cé gur minic gurb iad an chéad mhórchomhpháirt a athsholáthrófar i gcóras PV.



C5: Cén fáth a bhfuil inverters teaghrán ag éirí níos coitianta?

A: Cuireann siad rianú MPPT níos cruinne ar fáil, caillteanais laghdaithe i gcoinníollacha scáthaithe, agus costais a laghdú go leanúnach. In éineacht le fás tapa PV dáilte, tá a sciar den mhargadh ag méadú i gcónaí.
